Baureihe
B1.8233

Blockspannpratze

mit und ohne Selbsthemmung
doppelt wirkend
max. Betriebsdruck 70 / 100 bar
Blockspannpratze
Downloads
Katalogblatt
Betriebsanleitung
Informationen Baureihe
Beschreibung
B 1.8233 Blockspannpratze

Hydraulische Blockspannpratzen eignen sich besonders zum Spannen von Werkstücken, die einen großen Freiraum für die Bearbeitung brauchen und herkömmliche Spannpratzen und Schwenkspanner einfach zu groß sind.

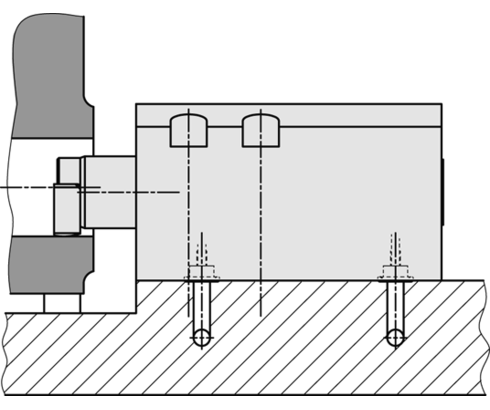

Speziell bei 5-Seiten-Bearbeitung ist die geringe Bauhöhe der Blockspannpratze und die Möglichkeit in horizontale Bohrungen einzutauchen und zu spannen besonders vorteilhaft. Die Blockspannpratze mit Selbsthemmung wird vorzugsweise auf Spannpaletten eingesetzt, die nach dem Spannvorgang vom Druckerzeuger abgekuppelt werden. Der niedrige Betriebsdruck von 70 bzw. 100 bar ermöglicht den direkten Anschluss an die Niederdruckhydraulik vieler Bearbeitungsmaschinen.

Artikel (4)
Lädt…
Gehäusebauform
Blockform (4)
Spannhub [mm]
Typ
Blockspannpratze (4)
Funktionsweise
doppelt wirkend (4)
max. Betriebsdruck [bar]
Dichtungen
NBR (4)
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss (4)
Positionskontrolle
ohne (4)
Druckbereich
Spannhebel
mit Druckstück (4)
max. Spannkraft [kN}
Selbsthemmung
Metallabstreifer
ohne (4)
Art.-Nr. CAD-DatenTypFunktionsweisemax. Betriebsdruck [bar]Dichtungen
Art.-Nr.
CAD-Daten
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
70
Dichtungen
NBR
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
70
Dichtungen
NBR
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
Dichtungen
NBR
Eigenschaften
Art.-Nr.
CAD-Daten
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
Dichtungen
NBR
Eigenschaften
Lädt…
Art.-Nr.
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
70
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Blockform
Positionskontrolle
ohne
Druckbereich
Niederdruck
Spannhebel
mit Druckstück
Spannhub [mm]
6
max. Spannkraft [kN}
13.5
Selbsthemmung
ohne
Metallabstreifer
ohne
Art.-Nr.
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
70
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Blockform
Positionskontrolle
ohne
Druckbereich
Niederdruck
Spannhebel
mit Druckstück
Spannhub [mm]
6
max. Spannkraft [kN}
7.5
Selbsthemmung
mit
Metallabstreifer
ohne
Art.-Nr.
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Blockform
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Druckstück
Spannhub [mm]
8
max. Spannkraft [kN}
31
Selbsthemmung
ohne
Metallabstreifer
ohne
Art.-Nr.
Typ
Blockspannpratze
Funktionsweise
doppelt wirkend
max. Betriebsdruck [bar]
100
Dichtungen
NBR
hydraulische Anschlüsse
Rohrgewinde und O-Ring-Flanschanschluss
Gehäusebauform
Blockform
Positionskontrolle
ohne
Druckbereich
Hochdruck
Spannhebel
mit Druckstück
Spannhub [mm]
8
max. Spannkraft [kN}
18.5
Selbsthemmung
mit
Metallabstreifer
ohne
Zubehörartikel (3)
Art.-Nr. CAD-Daten Beschreibung
Art.-Nr.
CAD-Daten
Beschreibung
O-Ring 8 x 1,5 mm, NBR nach Katalogblatt B1.5091
Art.-Nr.
CAD-Daten
Beschreibung
Verschlussschraube VSD G1/4 A max. 400 bar, nach Katalogblatt F9.300
Art.-Nr.
CAD-Daten
Beschreibung
Verschlussschraube VSD G1/8 A max. 400 bar, nach Katalogblatt F9.300
