Cilindri idraulici

Articoli e prezzi a richiesta

senza smorzamento a fine corsa
versione corta, pressione d’esercizio max. 200 bar

Downloads

Tabella di catalogo

IT DE EN ES FR

Istruzioni per l’uso

Informazioni serie

Descrizione

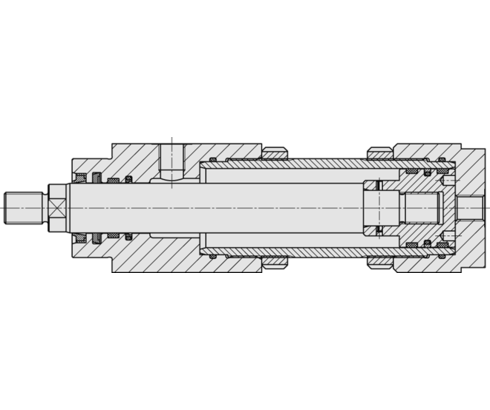

B1.2811 Cilindro idraulico

Vantaggi

Lunghezza più ridotta
Velocità massima del pistone 0,5 m/s
Guarnizioni Glydring a con minima usura e minimo attrito
Durata elevata grazie all’impiego di anelli di guida sul pistone e sullo stelo pistone
Minimi trafilamenti grazie al doppio sistema di tenuta dello stelo pistone
Stelo del pistone temprato a induzione con cromatura dura
Efficace raschiatore delle impurità
Particolarmente adatto per attrezzature e stampi grazie al fissaggio direttamente sulla testa del cilindro (piccolo diametro del cerchio primitivo) e al preciso centraggio.
Attacco a flangia secondo DIN ISO 6020

Articoli accessori (6)

Articolo fornibile su richiesta

Su richiesta, verificheremo se l'articolo è ancora fornibile

Quantità

No. ord.	Files CAD	Descrizione
No. ord. 1283910	Files CAD	Descrizione Flangia cilindro per 1283-XXX e 1293-XXX 200 bar, secondo pagina B1.282
No. ord. 1284910	Files CAD	Descrizione Flangia cilindro per 1284-XXX e 1294-XXX 200 bar, secondo pagina B1.282
No. ord. 1285910	Files CAD	Descrizione Flangia cilindro per 1285-XXX e 1295-XXX 200 bar, secondo pagina B1.282
No. ord. 1286910	Files CAD	Descrizione Flangia cilindro per 1286-XXX e 1296-XXX 200 bar, secondo pagina B1.282
No. ord. 1287910	Files CAD	Descrizione Flangia cilindro per 1287-XXX e 1297-XXX 200 bar, secondo pagina B1.282
No. ord. 1288910	Files CAD /	Descrizione Flangia cilindro per 1288-XXX e 1298-XXX 200 bar, secondo pagina B1.282

Esempi d'impiego

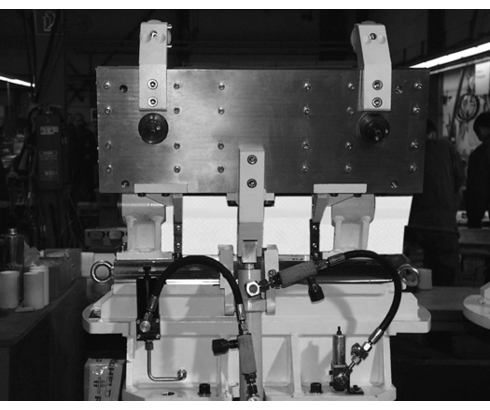

Esempio d'impiego 1

Il cilindro idraulico B1.2811 illustrato serve all'azionamento di una piastra di bloccaggio in un'attrezzatura speciale per la lavorazione di pezzi in alluminio.
