ROEMHELD auf der AMB 2024
ROEMHELD stellt auf der AMB vom 10. bis 14. September in Stuttgart in Halle 1 an Stand E42 aus.
  • ROEMHELD auf der AMB: durchgängige Spannlösungen vom Maschinentisch bis zum Werkstück
  • Spanntechnik aus einer Hand: konfigurier- und automatisierbar, digital angebunden
  • Sieben Neuheiten zur AMB: Schwenkspanner ohne Schwenkhub, Kompaktspanner mit horizontalem Hub, Spannelemente zum Konfigurieren, für die Automation, für enge Arbeitsräume, mit elektromechanischem Antrieb und mit neuer Backenbreite

DIE ROEMHELD-Gruppe stellt auf der AMB vielfältig konfigurierbare Komplettlösungen für die Werkstückspannung vom Maschinentisch bis zum Werkstück in den Mittelpunkt. Sie bietet sämtliche Komponenten vom Maschinenschraubstock über zahlreiche Typen von Spann- und Abstützelementen, Kupplungen und Medienübergaben bis hin zur Nullpunktspanntechnik und zu Hydraulikaggregaten.

Neben einem großen Querschnitt aus seinem breiten Sortiment stellt der Spanntechnikspezialist auf der Messe fünf Neuheiten vor. Dazu gehören neben schnell verfügbaren Spannelementen, die der Kunde selber konfigurieren kann, neue Komponenten zum vollautomatischen Werkstückwechsel für eine mannlose Produktion. Messepremiere feiert zudem der neue Zentrischspanner „Power Clamp“ für enge Arbeitsräume. Außerdem werden elektromechanische Spannelemente sowie der neue Maschinenschraubstock HILMA.ASH 100 mit Backenbreite 100 mm gezeigt.

ROEMHELD stellt auf der AMB vom 10. bis 14. September in Stuttgart in Halle 1 an Stand E42 aus.

Innovations-Challenge zur AMB 2024: Ihr Projekt. Unsere Komponenten.
Besuchen Sie uns und nehmen Sie teil!

Standbesuch in Halle 1- Stand E 42 | Teilnahme ausfüllen | Innovation einreichen & gewinnen!

Mehr erfahren...

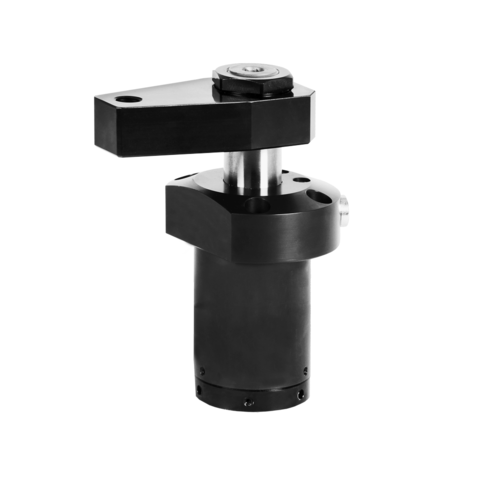

Schwenkspanner ohne Schwenkhub

Flansch oben, verstärkte Schwenkmechanik, doppelt wirkend, max. Betriebsdruck 250 bar

Bei dieser Ausführung ohne axialem Schwenkhub schwenkt das Spanneisen in einer Ebene und macht beim Schwenken keine Axialbewegung.

Ausführungen
 • 3 Baugrößen
 • Spanneisenaufnahme mit Kegel 1 : 10,  Pendelauge oder Gabelkopf
 • 2 Spannhübe je Baugröße
 • rechts, links oder nicht schwenkend
 • Schwenkwinkel 0°, 15° bis 75° und 90°
 • Winkel der Spannstellung bei Pendelauge oder Gabelkopf wählbar

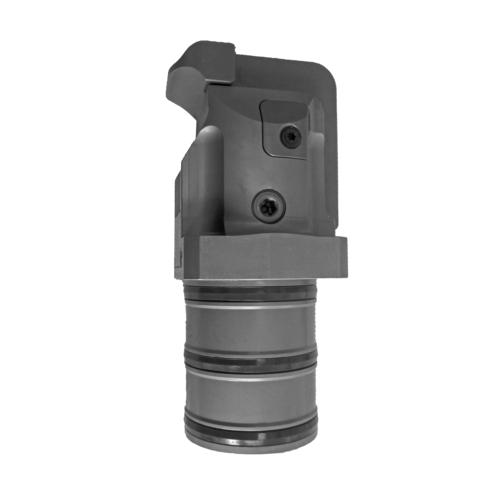

Kompaktspanner mit horizontalem Hub

Einsteckausführung, pneumatische Positionskontrollen optional,
doppelt wirkend, max. Betriebsdruck 220 bar, Spannkraft 6,5 kN

Kompaktspanner mit horizontalem Hub dienen zum Spannen von Werkstücken in hydraulischen Vorrichtungen, bei denen der Zugang zur Spannfläche weder durch seitliches noch durch vertikales Einschwenkens eines Spannhebels oder Spannarmes möglich ist.
Der Spannhebel des Kompaktspanners bewegt sich horizontal in Richtung Werkstück und spannt dann vertikal nach unten. Somit kann man in geschlossene Taschen, Bohrungen oder Vertiefungen hineinspannen.

Spannmittel selber konfigurieren: Mehr Vielfalt und schnelle Verfügbarkeit

Eine nahezu unbegrenzte Produktvielfalt bei kurzen Lieferzeiten: Das ist bei dem neuen Kompakt-Schwenkspanner mit robuster Schwenkmechanik und dem neuen Schwenkspanner ohne Schwenkhub möglich. Die zwei doppeltwirkenden hydraulischen Spannelemente sind die ersten Komponenten bei ROEMHELD, die der Kunde nach seinen spezifischen Anforderungen konfigurieren kann.

Damit erhöht sich die Anzahl der realisierbaren Produktvarianten um ein Vielfaches, sie sind zudem kurzfristig verfügbar. Denn ROEMHELD montiert die gewünschten Ausführungen unmittelbar nach Eingang der Bestellung. Alle notwendigen Einzelteile sind auf Lager.

Möglichkeiten zur Konfiguration werden zukünftig bei der Entwicklung aller neuen Spannelemente von ROEMHELD weitestgehend realisiert.

Vollautomatischer Werkstückwechsel ab Losgröße 1

ROEMHELD zeigt auf der Messe eine mannlose, effiziente und flexible Produktion bei kleinen Stückzahlen – jetzt erstmals einschließlich des automatischen Wechsels der Spannbacken für unterschiedliche Werkstücke.

Am Beispiel einer Automationszelle werden gleichzeitig alternative Medienlösungen vorgeführt: Nebeneinander sind der hydraulisch doppeltwirkende Maschinenschraubstock HILMA.ASH, der elektrische HILMA.ASE und der mechanische HILMA.MCP im Einsatz.

Mit Hilfe der Schraubstöcke und ihrer zahleichen Varianten lassen sich für nahezu jeden Anwendungsfall und für unterschiedliche Medien Automatisierungslösungen konfigurieren, die eine durchgängige Zustandsüberwachung, eine hohe Verfügbarkeit und eine große Variabilität bieten.

Neuer Zentrischspanner „Power Clamp“

Ein neuer doppeltwirkender Zentrischspanner in besonders kompakter Bauweise für kleine Arbeitsräume feiert auf der Messe ebenfalls Premiere. In seiner pneumatischen Ausführung spannt er mit bis zu 14 kN, hydraulisch angetrieben sogar 20 kN, weshalb er den Beinamen „Power Clamp“ trägt. Geeignet ist er sowohl für die Innen- als auch für die Außenspannung, seine Zentriergenauigkeit liegt bei ±0,01 mm.

Als Ausstattungsvarianten sind unter anderem eine Spannwegüberwachung, Sperrluft, Schnellwechselbacken sowie eine RFID-Chiperkennung erhältlich.

Vorreiter beim elektromechanischen Spannen

Aus seinem Sortiment elektromechanischer Spannelemente zeigt ROEMHELD auf der AMB den Schwenkspanner, der nun mit einer zweiten Baugröße angeboten wird. Wie alle Komponenten der Baureihe mit Elektromechanik funktioniert auch diese Neuheit ohne eine zusätzliche externe Steuerung, da diese bereits integriert ist; eine Besonderheit, die die ROEMHELD-Spannelemente einzigartig auf dem Markt machen.

Zu einer hohen Prozesssicherheit und einem sicheren Betrieb trägt neben verschiedenen Funktionskontrollen der selbsthemmende Spindelantrieb bei. Wird die Energiezufuhr getrennt, bleibt die Spannkraft unveränderbar erhalten. Für eine Automatisierung können sämtliche Befehle und Informationen per IO-Link -Anschluss übertragen werden.

Konzipiert sind die Schwenkspanner insbesondere für den Vorrichtungsbau, die Montage und Handhabung sowie die Transport- und Prüftechnik. Auch Automobilbauer, die pneumatische Spanntechnik ersetzen möchten, greifen auf die Alternativen zurück.

Aufgrund des großen Zuspruchs aus der Zerspanungsindustrie baut ROEMHELD aktuell sein elektromechanisches Sortiment weiter aus. Das Unternehmen, das sich als Vorreiter und Technologieführer auf dem Markt elektromechanischer Spannelemente sieht, investiert unverändert in die Entwicklung weiterer Spann- und Abstützelemente.

Neuer Maschinenschraubstock HILMA.ASH mit Backenbreite 100 mm

Den hydraulisch doppeltwirkenden Maschinenschraubstock HILMA.ASH gibt es jetzt erstmals auch in einer Ausführung mit Backenbreite 100 mm. Der Zentrischspanner für 5-Achs-Maschinen bietet eine Spannkraft von 23 kN bei 200 bar Betriebsdruck und einen besonders großen Spannhub von 70 mm. So lassen sich rasch unterschiedlich große Bauteile aufnehmen.

Der HILMA.ASH 100 verfügt über ein Schnellwechselsystem, mit dem geeignete Backen auch für spezielle Anforderungen automatisch und schnell gewechselt werden können. Für einen automatisierten Werkstück- und Palettenwechsel ersetzt die Neuheit in Kombination mit einem Roboter eine Vielzahl herkömmlicher Spannsysteme mit kleinem Hub. Ein optionales Wegmesssystem ermöglicht das automatisierte Einstellen neuer Spannbereiche.

Digitalisierung und 5-Achs-Spannung

Zusätzlich zu der aktuellen Innovation zeigt die ROEMHELD-Gruppe an ihrem Stand eine Reihe weiterer Neuheiten aus der jüngsten Zeit. Hierzu zählen beispielsweise Spannelemente mit Sensorik, die elektrische Medienkupplung STARK.eMD sowie das Spannsystem STARK.intelligence für eine durchgehende Digitalisierung von Spannvorrichtungen und der Universal-Maschinenschraubstock HILMA.UC für die 5-Achs-Spannung.
